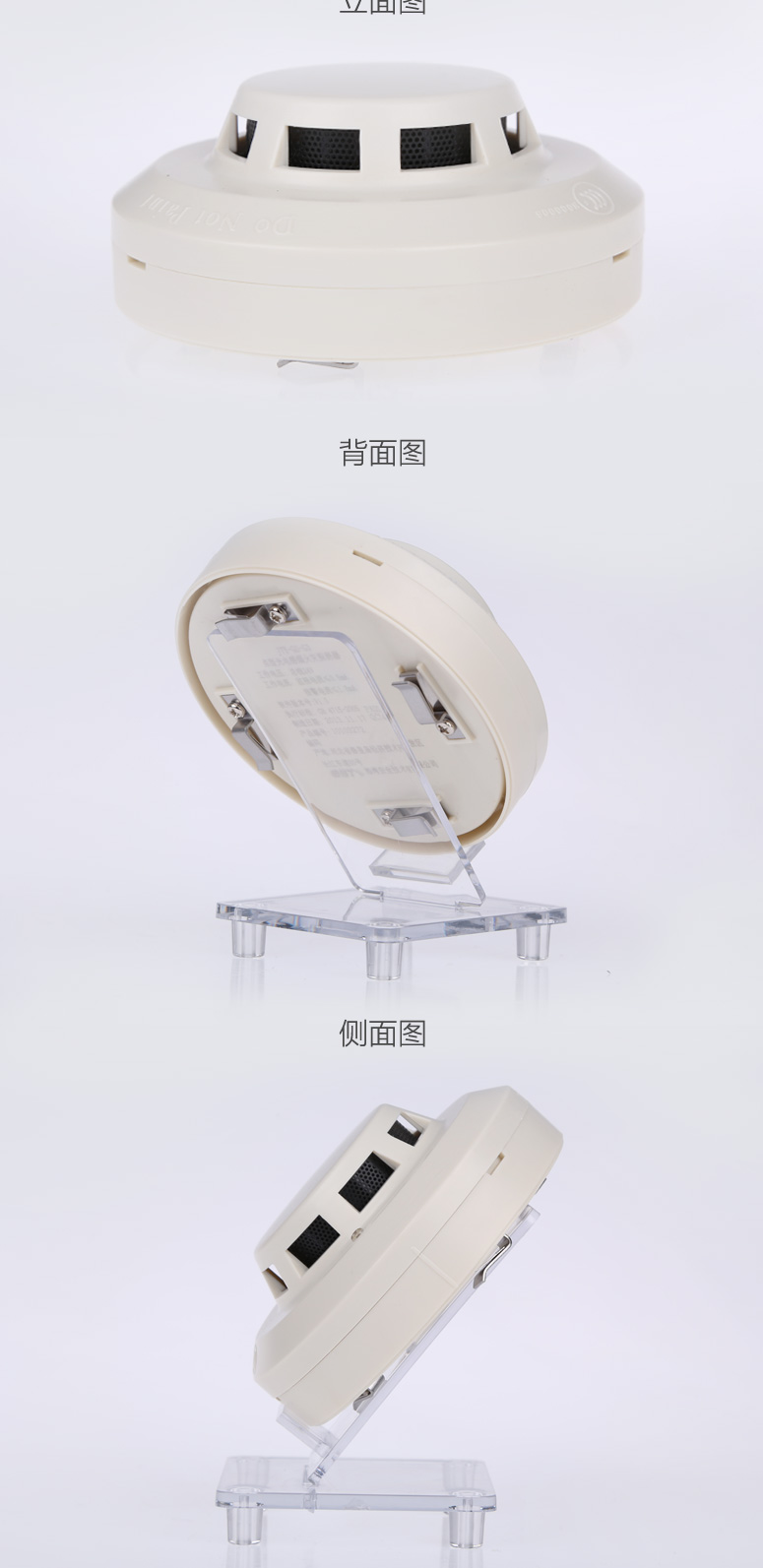

一、海灣JTY-GD-G3T點型光電感炊火警探測器（簡述煙感）概述：

JTY-GD-G3T點型光電感炊火警探測器(以下簡稱探測器)是接納紅外散射道理研制而成的點型光電感炊火警探測器。JTY-GD-G3T探測器布局新奇、形狀雅觀、機能不變靠得住、抗濕潤性強，合用于賓館、飯館、辦公樓、講授樓、銀行、堆棧、藏書樓、計較機房及配電室等場合。

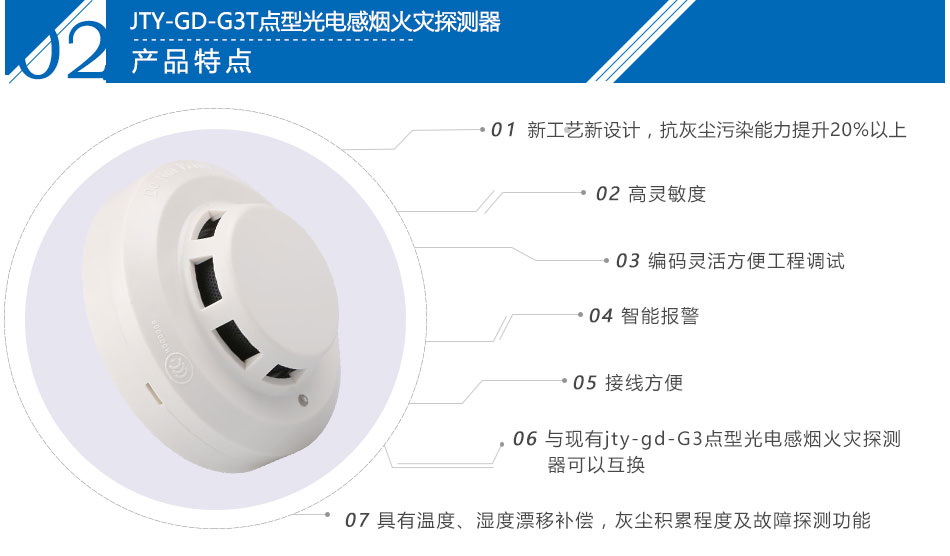

二、海港JTY-GD-G3T點型光電產品感炊火警試探器蘇州特色：

1.地點編碼可由電子編碼器事前寫入，也可由節制器間接變動，工程調試簡潔靠得住。
2.單片機及時采樣處置數據、并能保管14個汗青數據，曲線顯現跟蹤現場環境。
3.具備溫度、濕度漂移彌補，塵埃堆集水平及毛病探測功效。
4.無極性二總線旌旗燈號。

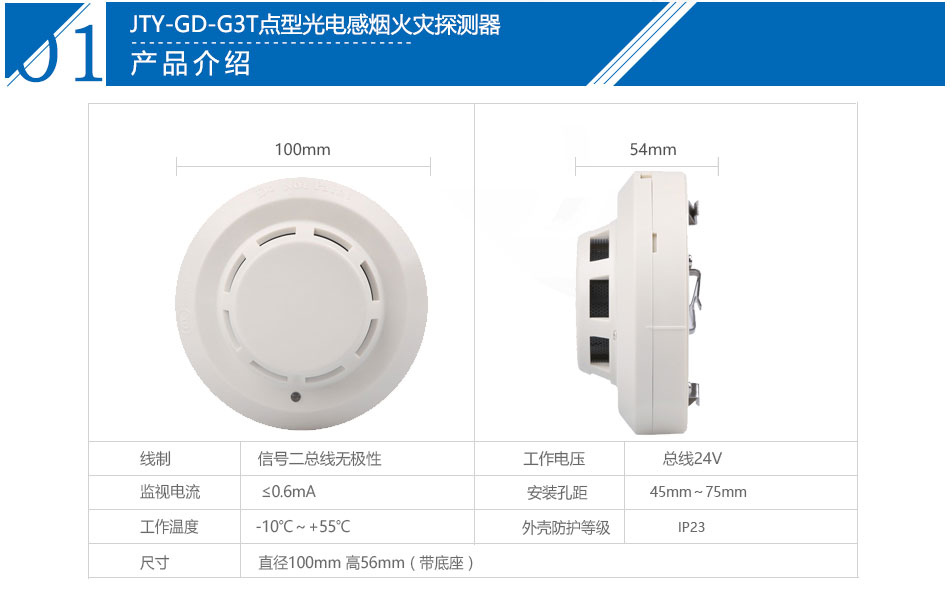

三、海灣JTY-GD-G3T點型光電感炊火警探測器手藝特點：

1.JTY-GD-G3T煙感探頭任務電壓：旌旗燈號總線電壓：總線24V   許可規模：16V～28V
2.JTY-GD-G3T任務電流：監督電流≤0.6mA  報警電流≤1.8mA
3.唆使燈：報警確認燈，白色，巡檢時閃灼，報警經常亮
4.編碼體例：電子編碼（編碼規模為1～242）
5.掩護面積：當空間高度為6米～12米時，一個探測器的掩護面積，對普通掩護場合而言為80平方米。空間高度為6米以下時，掩護面積為60平方米。具體參數應以《火警主動報警體系設想規范》（GB 50116）為準。
6.線制：旌旗燈號二總線無極性
7.利用環境：
 溫    度：-10℃～+55℃
 絕對濕度≤95%，不凝露
8.形狀尺寸：直徑100mm   高56mm（帶底座）
9.外殼防護品級：IP23
10.殼體材料和色彩：ABS，象牙白
11.分量：約120g
12.裝配孔距：45mm～75mm
13.履(lv)行規范：GB 4715-2005

四、JTY-GD-G3T感炊火警探測器掩護面積

當空間高度為6m～12m時，一個探測器的掩護面積，對普通掩護場合而言為80m2。空間高度為6m以下時，掩護面積為60m2。具體參數應以《火警主動報警體系設想規范》（GB50116）為準。

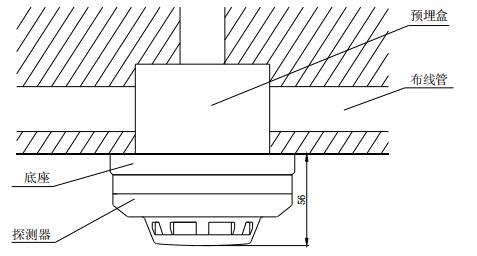

五、JTY-GD-G3T感炊火警探測器布局特點、裝配與布線

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調劑探測器報警唆使燈的標的目的。預埋管內的探測器總線別離接在無休止對角的二個布線絕緣端子上（不封化學性質），其它兩個導體片把他們拿來益處平穩遙測器。
待底(di)座(zuo)裝配安穩后，將(jiang)探測(ce)器(qi)底(di)部(bu)對正底(di)座(zuo)順時針扭(niu)轉，便可(ke)將(jiang)探測(ce)器(qi)裝配在(zai)底(di)座(zuo)上。

布線請求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
