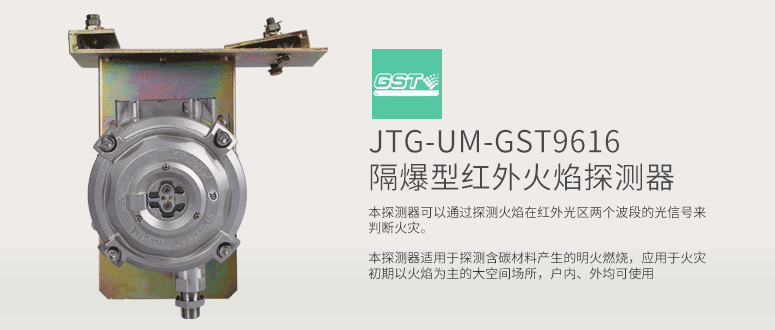

一、海灣JTG-UM-GST9616點型紅外火焰探測器概述：
海灣JTG-UM-GST9616點型紅外火焰探測器(以下簡稱探測器)是一種復合紅外火焰探測器，它能夠經由進程探測火焰在紅外光區兩個波段的光旌旗燈號來判定火警。
探測器合用于探測含碳材料產生的明火燃燒，利用于火警早期以火焰為主的大空間場合，戶內、外都可利用。
本探測器對太陽光、野生光源、熱輻射等攪擾不會產生誤報警，任務不變靠得住。
JTG-UM-GST9616探測用具備編碼和非編碼兩種任務形式。任務在編碼形式時，探測器可間接與海灣公司出產的火警報警節制器以總線體例毗連，探測器從總線獲得電源并經由進程總線通報信息。任務在非編碼形式時，探測器須要DC24V電源供電，經由進程繼電器觸點向外通報信息。
本探測器為隔爆型產物，既能夠用于普通民用場合，也能夠用于財產風險場合，如爆炸性氣體環境的1區、2區和可燃性粉塵場合的21區、22區。
二、海灣JTG-UM-GST9616點型紅外火焰探測器手藝特征：
1、任務電壓：
編碼形式：總線供電，電壓規模：DC16V～DC28V
非編碼形式：DC24V供電，電壓規模：DC20V～DC28V
2、任務電流：
編碼形式：監督電流≤2mA，報警電流≤4mA；
非編碼形式：監督電流≤19mA，報警電流≤35mA
3、活絡度品級：
探測器共有三個活絡度品級，其活絡度級別知足GB15631-1995的請求。
探測器出廠設置為I級活絡度，為最高活絡度。用戶可按照場合的須要下降活絡度品級。利用海灣公司出產的電子編碼器能夠現場變動探測器的活絡度品級。
4、探測規模：

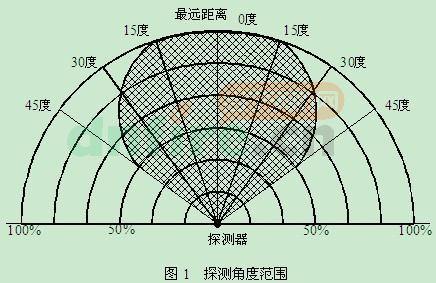

探測器探測的最遠間隔對應I級活絡度為25m，II級活絡度為17m，III級活絡度為12m。探測間隔與角度的對應干系如圖1所示，暗影部分為可探測規模。圖中半圓弧代表探測間隔，按百分比給出。
申明：探測器向空間各個標的目的探測的角度規模不異，圖1所示為一個剖面。
5、呼合時候≤30s；
6、唆使燈：
白色LED：監督狀況時周期性閃亮，火警時長亮；
黃色LED：監督狀況時燃燒，毛病時長亮；
7、觸點輸入：
1)探測器任務在編碼形式時，不利用觸點輸入，觸點旌旗燈號有效。
2)探測器任務在非編碼形式時，有火警觸點輸入和毛病觸點輸入。
火警觸點輸入：無源常開觸點，觸點容量為1A/30VDC；
毛病觸點輸入：無源常開觸點，觸點容量為1A/30VDC。
8、利用環境：
溫度：-20℃～+55℃
絕對濕度：≤95%，不凝露
9、防護品級：IP66

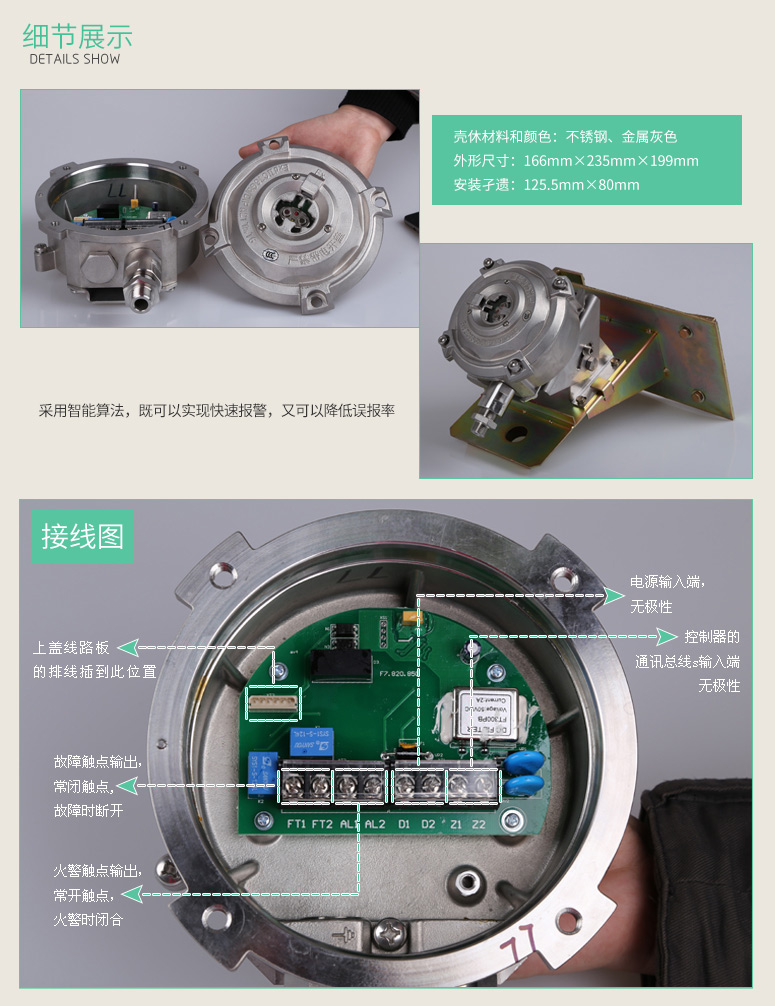

10、形狀尺寸：166mm×235mm×199mm(帶調理架)
11、裝配孔距：125.5mm×80mm
12、殼體材料和色彩：不銹鋼，金屬灰色
13、電纜請求：
1)編碼形式：與節制器總線毗連，利用線芯截面≥1.0mm2的RVS雙絞線；
2)非編碼形式：與DC24V電源毗連，利用線芯截面≥1.0mm2，電纜外徑為8mm～10mm的電纜，倡議利用銅芯多股導線的電纜；
3)應適合利用環境的請求，如防爆、耐熱、耐侵蝕、防火等。
14、分量：
探測器4.8kg
調理架1.3kg
15、防爆標記：ExdIICT6/DIPA21TA,T6防爆及格證編號：CNEx06.0429
16、履行規范：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995
三、海灣JTG-UM-GST9616點型紅外火焰探測器測試：
正告：請待全數探測器都裝配終了后再接通電源，任務60s今后停止測試。
1、探測器裝配竣事后或每次按期保護頤養后必須停止測試。
2、測試內容：
1)編碼形式的探測器，上電任務后應能被節制器注冊；處于監督狀況時白色唆使燈應周期性閃亮；探測器通電任務20分鐘后，在其正后方間隔1.5m擺布撲滅紅外光源，探測器30s內應報警并點亮火警唆使燈；節制器能夠復位探測器使其規復到一般監督狀況。
2)非編碼形式的探測器，上電任務處于監督狀況時白色唆使燈應周期性閃亮；探測器通電任務20分鐘后，在其正后方間隔1.5m擺布撲滅紅外光源，探測器30s內應傳遞出火警觸點旌旗燈號并點亮火警唆使燈。
3、編碼形式的探測器，測試竣事后，經由進程節制器收回通信號令使探測器復位，并告訴有關辦理部分體系規復一般。
4、非標形式的探測器，測試竣事后，間接斷電，并告訴有關辦理部分體系規復一般。
5、在測試進程中不及格的探測器按“保護頤養”停止潔凈處置，而后再停止測試，如仍不能經由進程測試，則應前往維修。
